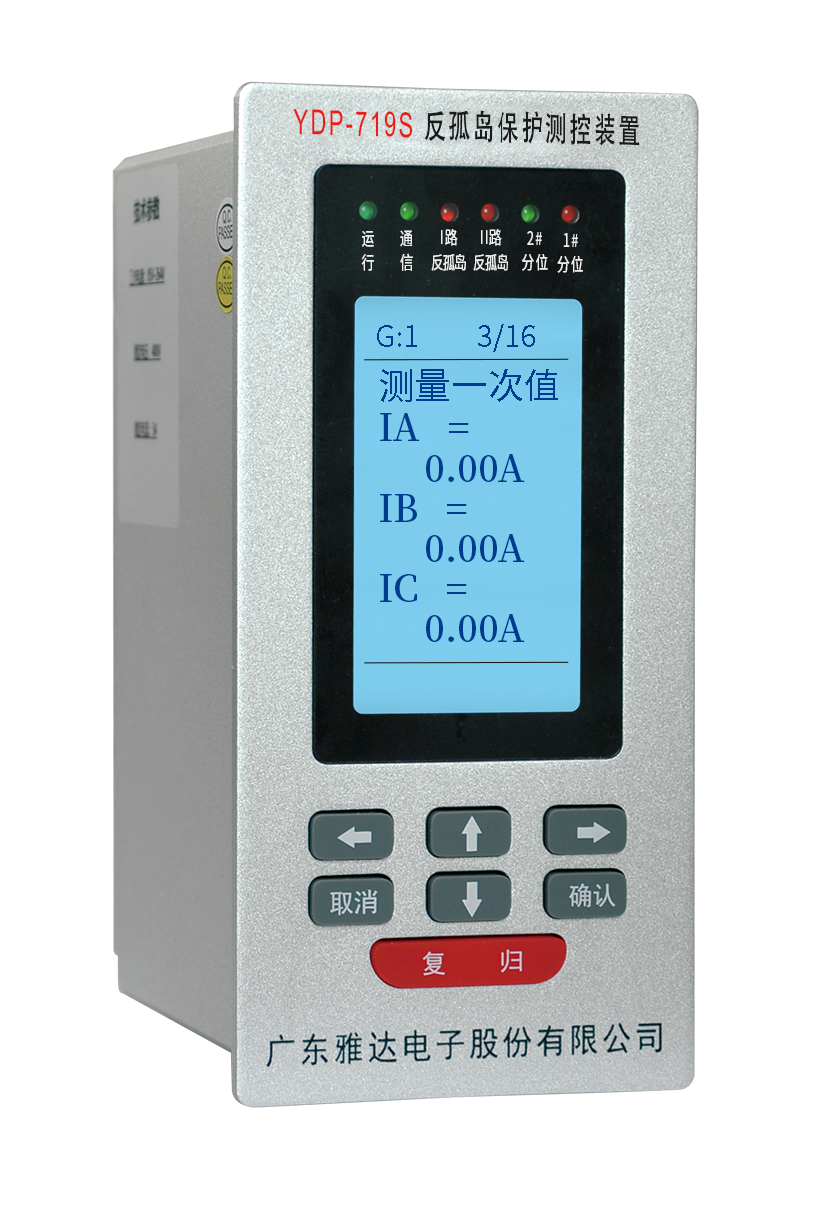

YDP-719S反孤岛保护测控装置是专门为电力检修或者相关电力操作人员设计的反孤岛设备，结合操作开关和扰动负载，用于破坏分布式光伏发电系统的非计划孤岛运行。
保护功能配置
● I路反孤岛投入
● II路反孤岛投入
测控功能
● 测量一次值：UAB1 UAB2
● 测量二次值：Uab1 Uab2
● 具有10路遥信开入采集
● 4路独立继电器出口
通信功能
l 通讯接口：1路485口
l 通讯规约：MODBUS RTU规约
装置特点
l 采用嵌入式32位微处理器，具备很强的数据处理能力；
l 全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；
l 人机接口界面友好、操作简便，六个指示灯实时指明装置运行状态，中文显示液晶一目了然；
l 高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；
l 装置体积小巧，可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场；
l 大容量的存储空间，可以保存最新的128条动作报告；
l 装置提供8组定值区，掉电不丢失，可满足绝大多数情况下的运行方式变化；
l 10路开关量输入端口，方便不同现场情况的选择；
环境条件
●正常工作温度：-20℃～＋60℃；
●相对湿度：最大相对湿度90％，产品内部无凝露；
额定电气参数
●交流电压：380V
●频率测量范围：35Hz~65Hz
●工作电源
交流：AC100V～264V（极限工作范围：AC85V～265V）；50H±0.5Hz；谐波畸变率不大于15%
直流：DC100V～264V（极限工作范围：DC85V～265V），纹波系数不大于5%
●功耗
交流电压回路：每相不大于0.5VA
直流电源回路：正常工作时，不大于3W ；保护动作时，不大于5
●保护回路过载能力
交流电压回路：1.2倍额定电压，连续工作
定值数度
频率定值误差： ≤±0.01Hz
激励量≥1.2倍定值时，瞬时动作段动作时间： ≤35ms

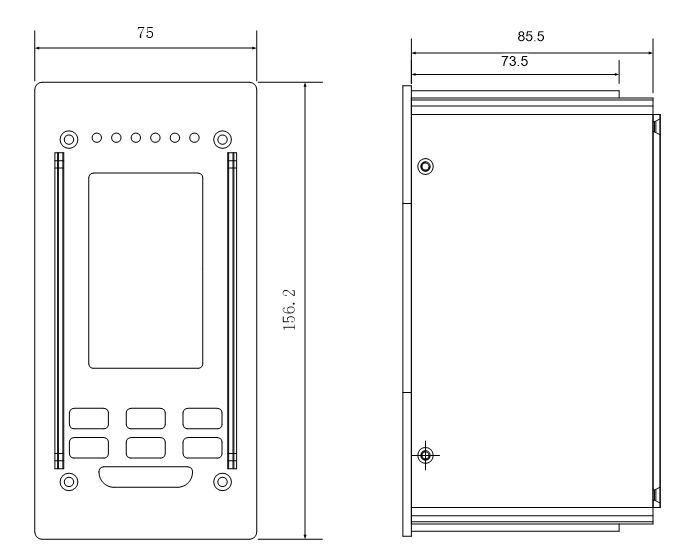

单位：mm，公差：±0.5
