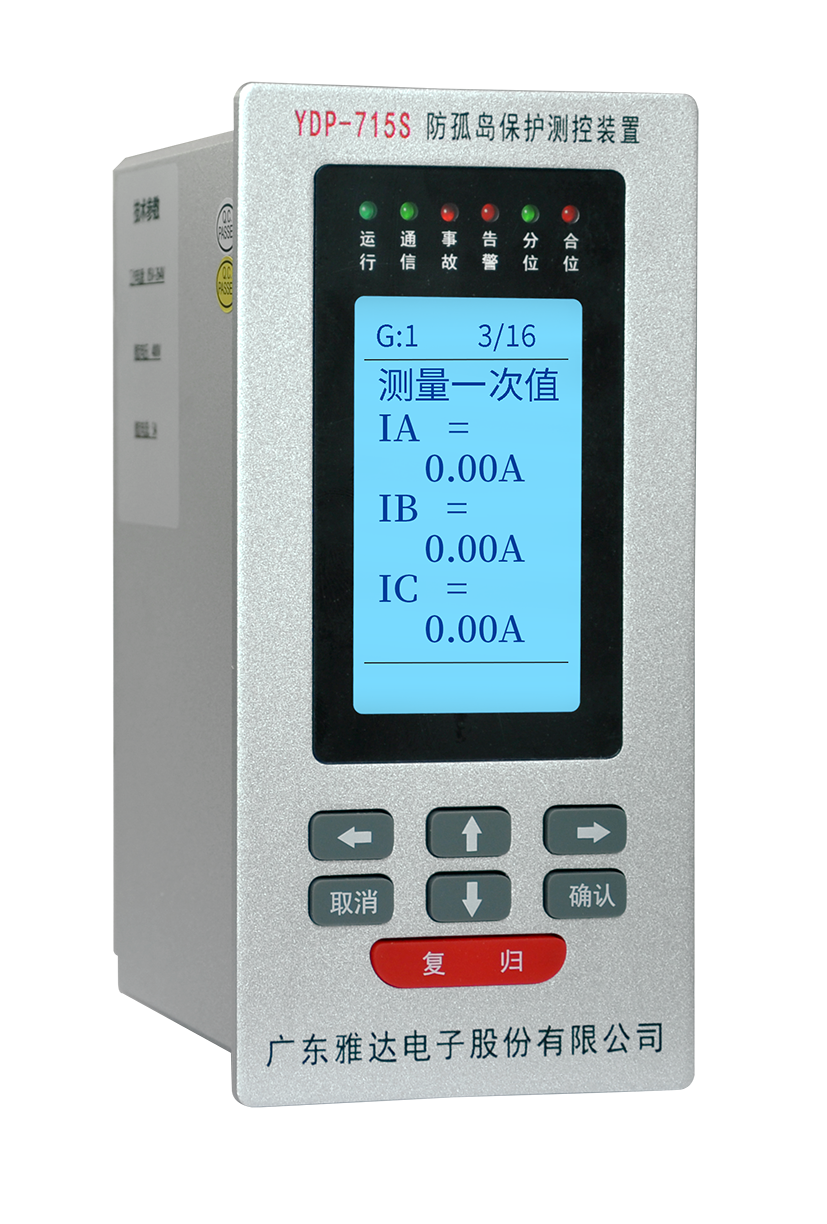

YDP-715S防孤岛保护测控装置，适用于10kV及以下电压等级的电网用电系统及小型分布式低压400V光伏发电并网项目。
采用高性能32位CPU将保护、测控和通信功能集成于一体。装置可组屏集中安装，也可直接安装在开关柜上进行分散式控制。装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。
功能配置：
速断、限时速断、过电流、零序过流、过电压I/II段、低电压I/II段、系统失电、频率过高I/II段、频率过低I/II段、频率突变、逆功率、外部联跳、有压自动合闸、功率恢复合闸、谐波检测
■采用嵌入式32位微处理器，具备很强的数据处理能力；
■全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；
■人机接口界面友好、操作简便，六个指示灯实时指明装置运行状态，中文显示液晶一目了然；
■高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；
■装置体积小巧，可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场；
■大容量的存储空间，可以保存最新的128条动作报告；
■装置提供8组定值区，掉电不丢失，可满足绝大多数情况下的运行方式变化；
■10路开关量输入端口，方便不同现场情况的选择；
环境条件
●正常工作温度：-20℃～＋60℃；
●相对湿度：最大相对湿度90％，产品内部无凝露；
额定电气参数
●额定交流电流：5A或1A
●交流电压：380V
●频率测量范围：35Hz~65Hz
●工作电源
交流：AC100V～264V（极限工作范围：AC85V～265V）；50H±0.5Hz；谐波畸变率不大于15%
直流：DC100V～264V（极限工作范围：DC85V～265V），纹波系数不大于5%
●功耗
交流电压回路：每相不大于0.5VA
交流电流回路：每相不大于0.5VA
直流电源回路：正常工作时，不大于3W ；保护动作时，不大于5
●保护回路过载能力
交流电压回路：1.2倍额定电压，连续工作
交流电流回路：2倍额定电流连续工作；10倍额定电流，允许10s；20倍额定电流，允许1s
定值数度
电流定值误差： ≤±5%
频率定值误差： ≤±0.01Hz
激励量≥1.2倍定值时，瞬时动作段动作时间： ≤35ms

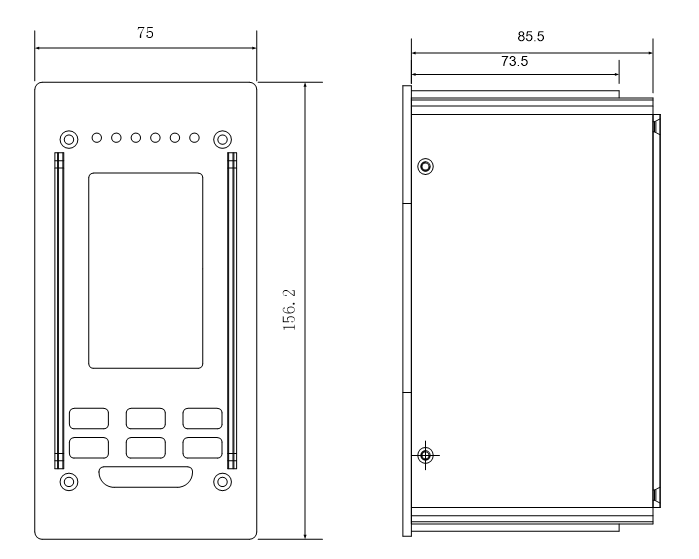

单位：mm，公差：±0.5
