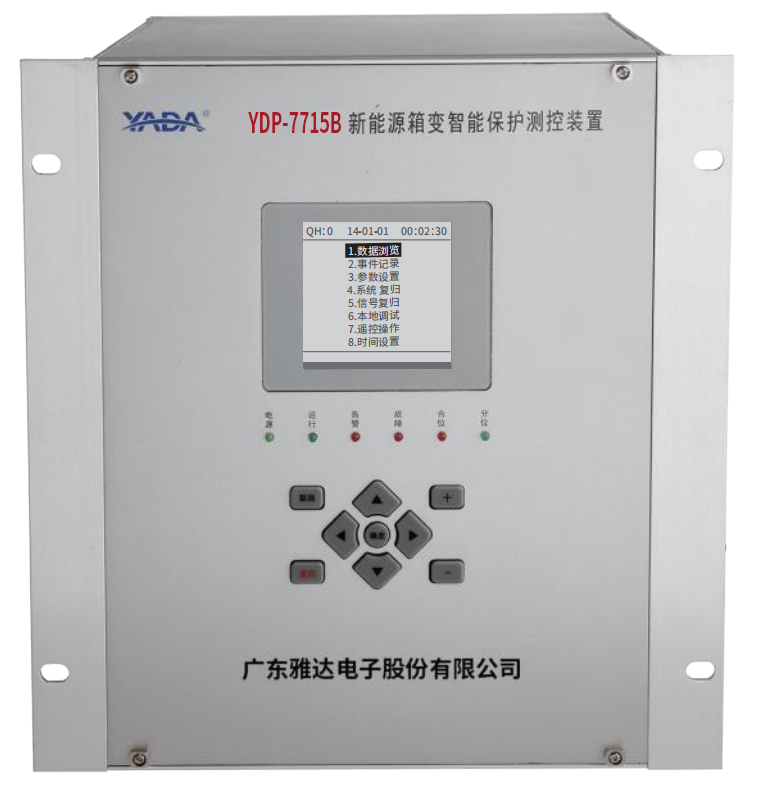

YDP-7715B新能源箱变智能保护测控装置适用于35kV及以下电压等级的非直接接地系统或小电阻接地系统中新能源电站（风电场、光伏发电站等）中升压箱式变电站（双绕组或高压侧绕组和低压侧双分支绕组等）的智能保护及测控。装置含有变压器主保护（满足三侧差动）、后备保护、测控、计量、通信管理、环网交换机等多种功能，可组屏安装，也可在开关柜就地安装。
根据运用场合的不同，YDP-7715B新能源箱变智能保护测控装置对应型号如下表所示:
装置型号 | 运用场合 |
YDP-7715B0 | 纯测控，适用于光伏项目 |
YDP-7715B1 | 测控+环网，适用于风电项目 |
YDP-7715B2 | 测控+环网+管理机，适用于光伏项目 |
环境条件
●正常工作温度：-40℃～＋70℃；
●贮存与运输：-40℃～＋70℃；
●相对湿度：5%~90％，产品内部无凝露；
额定电气参数
●额定交流电流：5A或1A
●交流电压：100V/380V/800V
●额定频率：50Hz
●工作电源
交流：AC100V～264V（极限工作范围：AC85V～265V）；47H±63Hz；谐波畸变率不大于15%
直流：DC100V～264V（极限工作范围：DC85V～265V），纹波系数不大于5%
●功耗
交流电压回路：额定电压下不大于0.5VA
交流电流回路：二次额定电流5A时，不大于0.5VA/相；二次额定电流为1A时，不大于0.25VA//相；
电源回路：静态功耗低于15W ；保护动作时，不大于25W；
●过载能力
交流电压回路：1.2倍额定电压，连续工作；1.4倍额定电压，允许10s
交流电流回路：2倍额定电流连续工作；10倍额定电流，允许10s；20倍额定电流，允许1s
精度工作范围
电压：0.01*Un~1.2 *Un
电流：0.02*In~20 *In
频率：35Hz~65Hz

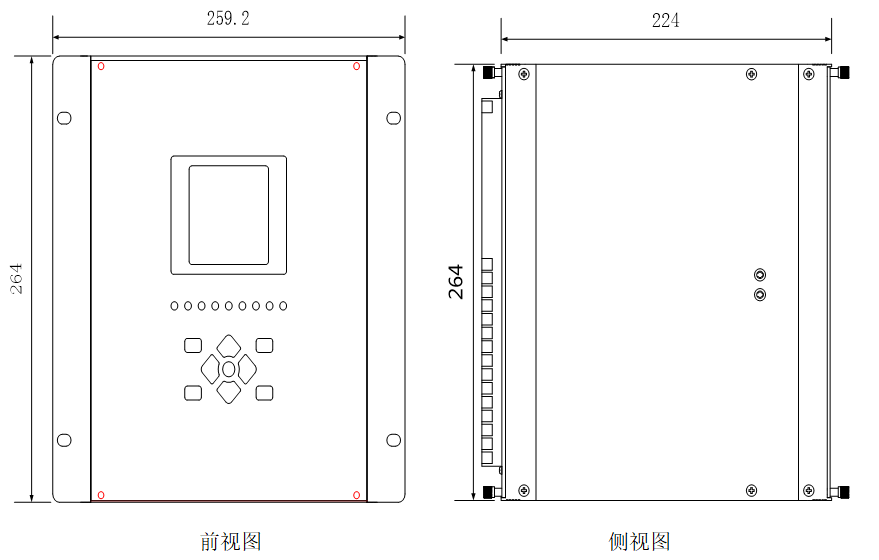

单位：mm，公差：±0.5
