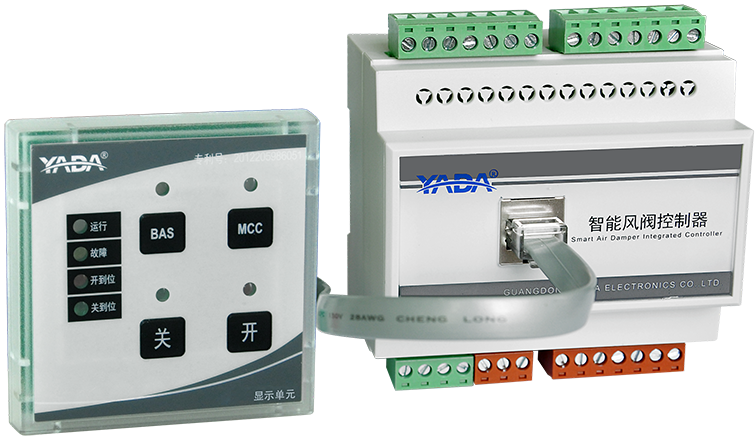

YD2350-V系列智能风阀控制器

概述

YD2350系列风阀控制器是我司针对地铁、隧道风机控制系统应用场合，研发的一款集状态监测、远程控制和显示的智能型控制器，用来调节控制风阀，配合PLC、风阀行程开关、风阀电机设备，控制风阀的打开或关闭，提高地铁通风系统的运行可靠性，安装简易、维护方便。

产品功能技术参数产品尺寸产品应用更多详细

■采用模块组合式方式，分体安装接线方便

■面板集成显示、指示灯、控制操作

■集成度高，多闭环控制，多种类型控制方式，远程和就地

■多路RS485接口，分别连接PLC于风机，可选CAN总线接口(Devicenet协议)

■导轨安装，分体式端子接入

■ 辅助电源：AC85V~265V，50Hz or DC85V~330V

■ 电源功耗：＜10W

■ 路开入，1路有源开入：外置DC24V, 2路无源开入：内置DC24V

■ 路光耦输出,用于上传权限状态、全开状态、全关状态、风阀故障状态，需外接DC24V

■ 路继电器输出(常闭点)：1路用于开阀和关阀：接点容量：AC250V/16A DC30V/5A

1路用于风机连锁：接点容量：AC250V/5A DC30V/5A

■ 绝缘电阻：100MΩ/500V

■ 介质强度（工频耐压）

2kV（r.m.s），50Hz，1min（强电回路）

500V（r.m.s），50Hz，1min（弱电回路）

■ 工作环境：温度：-25℃~55℃，湿度：20%RH~95%RH

■ 储藏环境：温度：-30℃~55℃，湿度：20%RH~95%RH

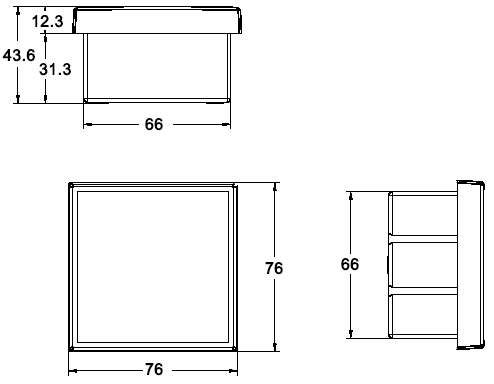

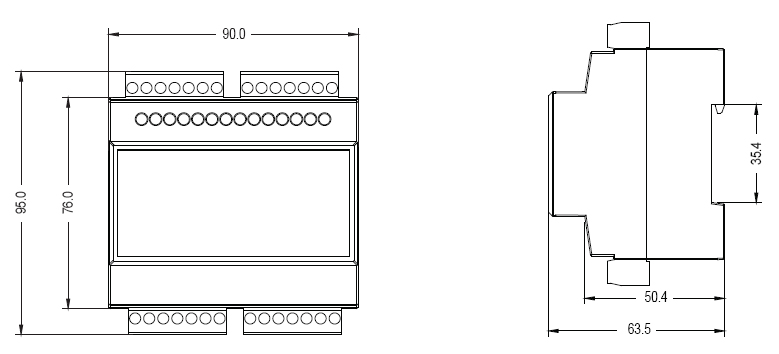

单位：mm，公差：±0.5

图片3.png 图片4.png

主机显示单元
