采用32位高性能微控制器，集成DSP和FPU，高效完成保护运算、出口逻辑、事件记录、故障录波、后台通信等功能。高性能的硬件保证了装置在每一个采样间隔对所有模拟量以及开入量进行实时计算。装置硬件配置灵活，采用内部高速总线，具有易于扩展、易于维护的特点。
●采用16位独立AD实现高精度采样，配合采样坏点滤除算法，提高交流信号采集的抗干扰能力；
●具有友好的人机接口，具备方便的现场装置测试功能；
●装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置；
●整体面板、全封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射等均满足相关标准；
●具有丰富的外部接口，配备双以太网接口、RS-485串行通信接口以及B码对时接口等；
环境参数
工作温度： -40 ～ 70 ℃
贮存及运输：-40 ～ 80 ℃
相对湿度：5% ～ 90%（内部无凝露）
额定电气参数
额定交流电流：5A或1A
交流电压AC：100V或100V/√3V
频率测量范围：35 ～ 65Hz
●工作电源：
交流：AC100V～264V（极限工作范围：AC85V～265V）；50H±0.5Hz；谐波畸变率不大于15%
直流：DC100V～264V（极限工作范围：DC85V～265V），纹波系数不大于5%
●功耗：
交流电压回路：每相不大于0.5VA
交流电流回路：二次额定电流为5A时，不大于1VA/相；二次额定电流为1A时，不大于0.5VA/相
直流电源回路：正常工作时，不大于10W；保护动作时，不大于15W
●保护回路过载能力：
交流电压回路：1.5倍额定电压，连续工作
交流电流回路：2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s
主要技术指标
●定值精度
电压电流定值误差：≤±2.5%
频率定值误差：≤±0.01Hz
激励量≥1.2倍定值时，瞬时动作段动作时间： ≤35ms
延时动作段动作时间离散误差: 不大于±5%或±35ms
遥信量分辨率：≤1ms
●遥测量计量等级
电流、电压：0.2级
频率：±0.01Hz
其他：0.5级
●继电器输出
输出形式：无源接点
触点容量：8A@250V（AC）；8A@30V（DC）
动作时间：≤8ms
返回时间：≤5ms

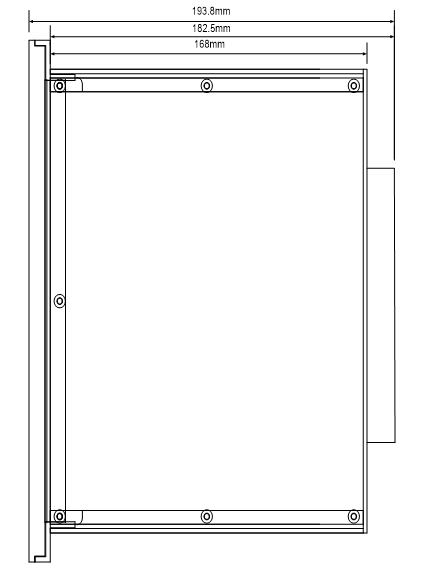

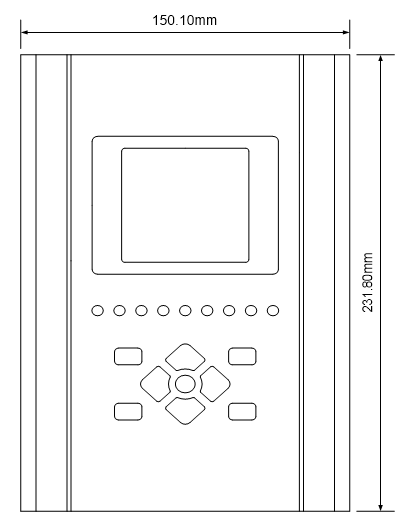

单位：mm，公差：±0.1
