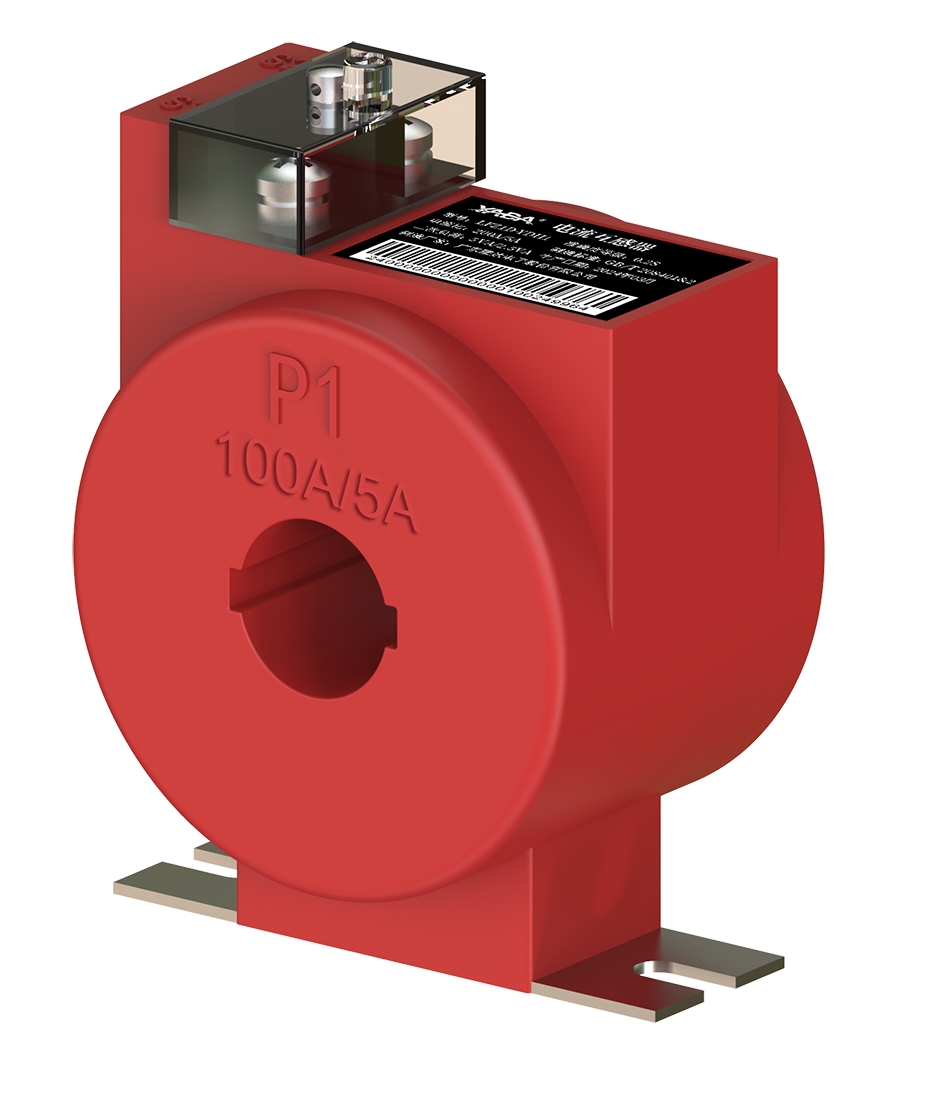

LM(F)ZD系列（国网计量型）电流互感器
概述
计量型电流互感器产品用于低压配电系统测量、计量用，与测量仪器仪表和其他测控装置配套使用，产品采用环氧浇注绝缘，二次接线端子采用透明接线罩罩好后铅封，以防止窃电，产品准确级为最高可达0.2S级。
产品功能

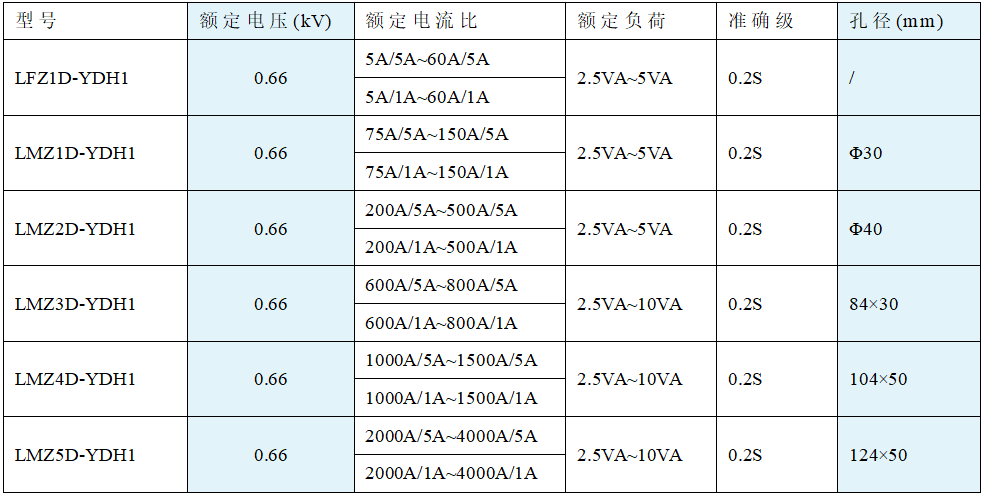

技术参数
产品尺寸
产品应用
更多详细
计量型电流互感器产品用于低压配电系统测量、计量用，与测量仪器仪表和其他测控装置配套使用，产品采用环氧浇注绝缘，二次接线端子采用透明接线罩罩好后铅封，以防止窃电，产品准确级为最高可达0.2S级。
产品性能符合GB/20840.2-2014《电流互感器》和Q/GDW 10572.1-2020《计量用互感器技术规范 第1部分：低压电流互感器》技术标准；
u一次电流5A~4000A，二次电流5A、1A，规格齐全；
u适用于电力系统中电流测量、计量等；
u所用铁芯为高导磁纳米晶，性能优良，精度稳定，灵敏度高；
u采用环氧树脂浇注一次成型，具有良好的安全性能，造型美观；
u安装方便，采用安装底板固定，牢固可靠；
u 环境温度：-25℃~40℃ u 相对湿度：10%~95% u 海拔高度：≤4000m
u 额定电压：0.66kV u 额定频率：50Hz u 隔离耐压：AC 3.0kV/min（二次对地）

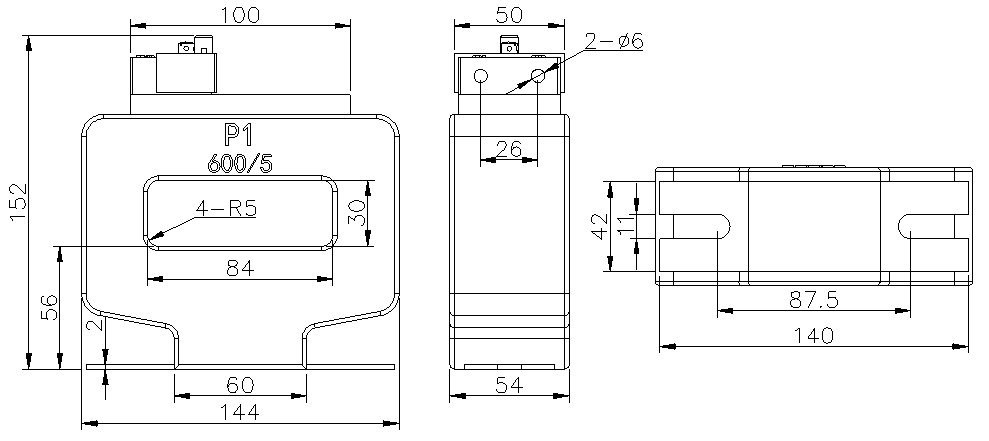

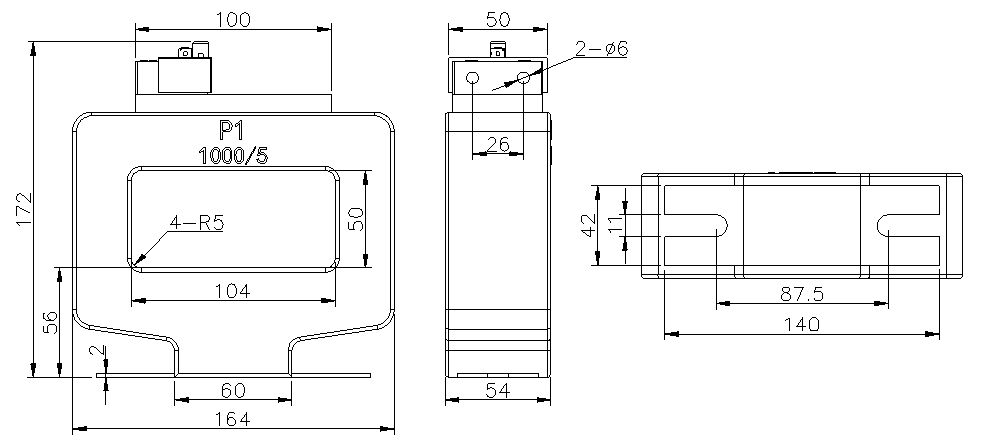

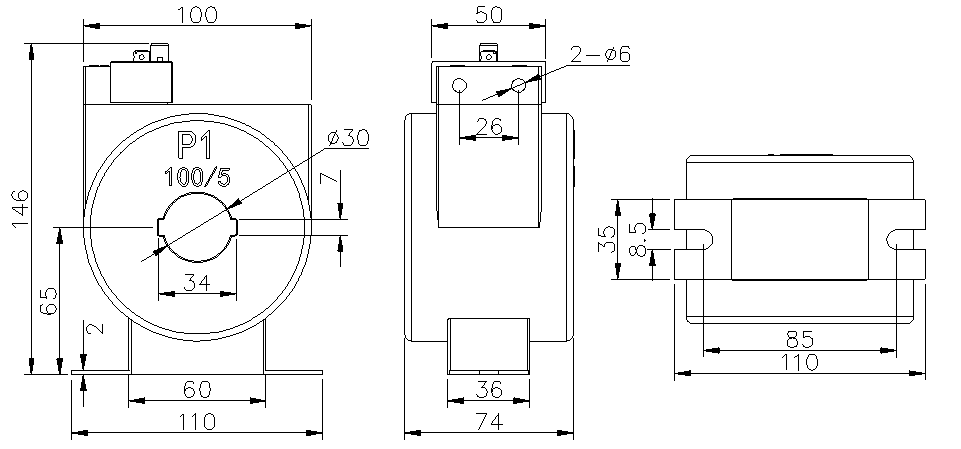

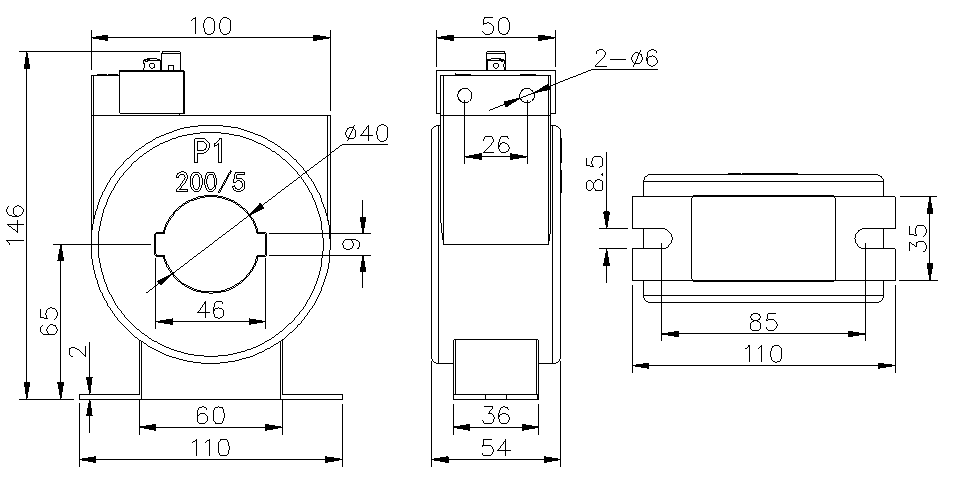

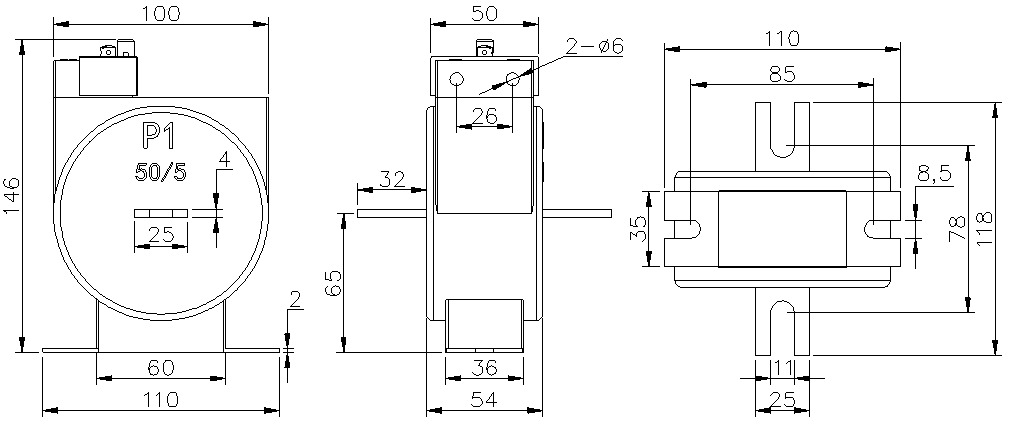

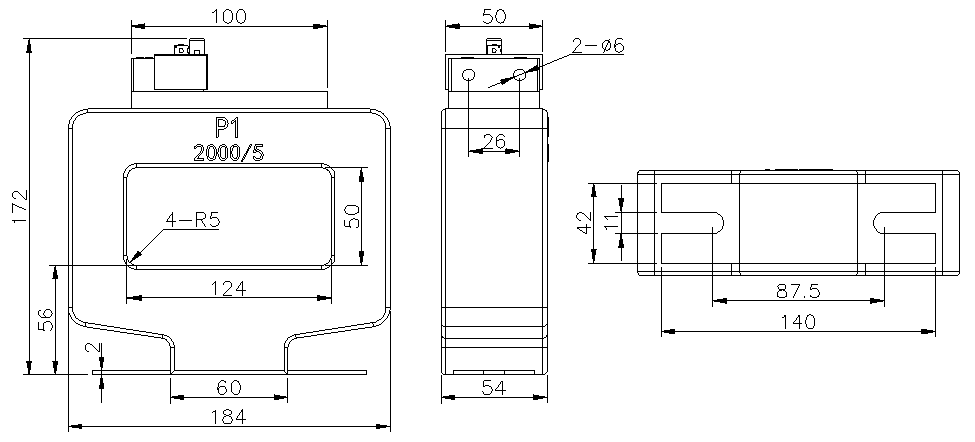

尺寸单位：mm 公差：±1
型号 | 尺寸图 |
LFZ1D-YDH1 |
|
LMZ1D-YDH1 |
|
LMZ2D-YDH1 |
|
LMZ3D-YDH1 |
|
LMZ4D-YDH1 |
|
LMZ5D-YDH1 |
|
