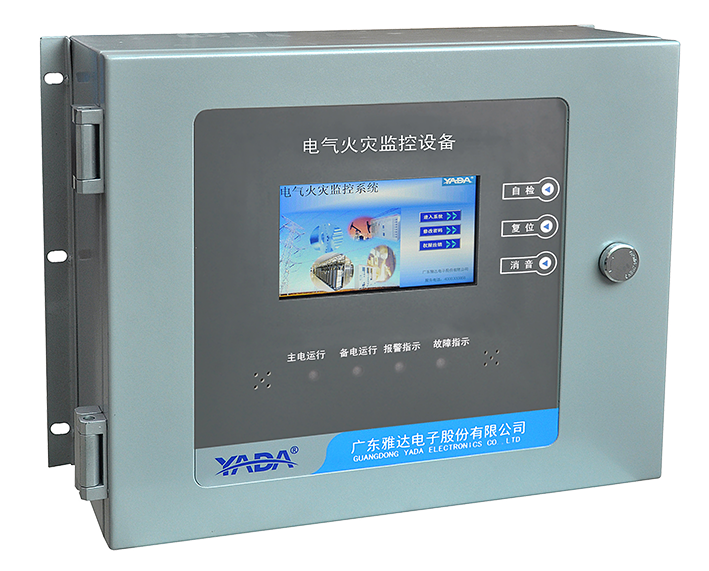

YDHM-A系列电气火灾监控设备由控制模块、显示模块、电源模块等组成，实时监控被测回路工作参数和工作状态。在配电回路发生电气火灾故障时能发出声、光报警信号，指示出故障位置，存储并保存报警信息。
该设备符合国家标准GB14287.1-2014 电气火灾监控系统，第1部分电气火灾监控设备的全部要求。
1 监控报警功能
当电气火灾探测器传送的现场剩余电流或温度状态信息经监控主机识别判定为电气 设备异常，有火灾隐患时，监控主机将发出连续的报警音响，报警指示灯亮，继电器输出 闭合，同时在液晶显示屏上显示探测器地址、报警类型、记录下报警的日期和时间。值班 人员可按下“消音”键消除音响，然后按照电气火灾监控设备指示出的报警地址进行相应 的现场检查和处理；待现场情况处理完毕后，值班人员按复位操作，使系统恢复到正常监 视状态。
2 故障报警功能
A)探测器故障：当探测器与其连接的传感器连线断路、短路或探测器与监控设备的连 接线发生断路、短路等异常情况时，监控设备发出断续的故障音响，故障指示灯点亮，液 晶屏指示出发生故障报警的探测器地址、记录下故障的日期和时间，值班人员可按下“消 音”键，消除音响，然后按照监控设备指示出的故障发生地址，进行现场检查和维修；当 故障解除后，监控设备自动恢复到正常监视状态；在故障未排除前，其他探测器传送的火 灾报警信号被监控设备接收后，监控设备优先处理报警信号。 B)电源故障(如具有备用电源)：当主电断电或电压不足时，监控设备发出故障音响， 故障指示灯点亮，液晶屏指示出主电断电或者主电欠压。值班人员应检查主电供电电路及 控制装置内部主电保险丝是否熔断，当主电恢复正常后监控设备自动消除报警。当给备用 电源充电的充电器与备用电源间连接线断路、短路，故障指示灯点亮，液晶屏指示出备电 故障，值班人员应检查备电电压和备电保险丝以及备电回路是否有断线，故障解除后，监 控设备自动恢复到正常监视状态。

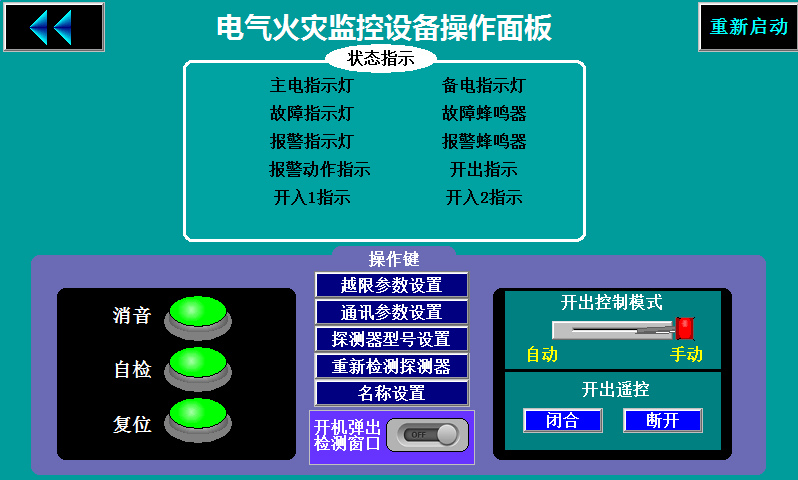

3 输出功能
¾ 监控设备有 2 路继电器输出，第一路继电器对应报警功能，第二路继电器可选择“自 动模式”和“手动模式”； ¾ 当监控设备接收到火灾报警信号后，如果监控设备的控制选择开关处于“自动模式” 位置，监控设备则自动开出 2 路继电器，如果监控设备的输出控制选择处于“手动模 式”状态，则只开出第 1 路继电器，用户可通过相应的操作键手动启动、停止第 2 路 继电器。 ¾ 所有输出继电器的容量为 DC30V/5A 或 AC250V/5A。
4 开入功能
¾ 电气火灾监控设备可接 2 个外部开入（消防联动、烟敏、可燃气体探测器等接点输出） 保护功能。 ¾ 当监控设备接收到外部开入信号后，监控主机将发出连续的报警音响，报警指示灯亮， 报警继电器输出闭合，同时在液晶显示屏上显示报警类型、记录下报警的日期和时间。 值班人员可按下“消音”键消除音响，然后按照电气火灾监控设备指示出的报警信息 进行相应的现场检查和处理；待现场情况处理完毕后，值班人员按复位操作，使系统 恢复到正常监视状态。

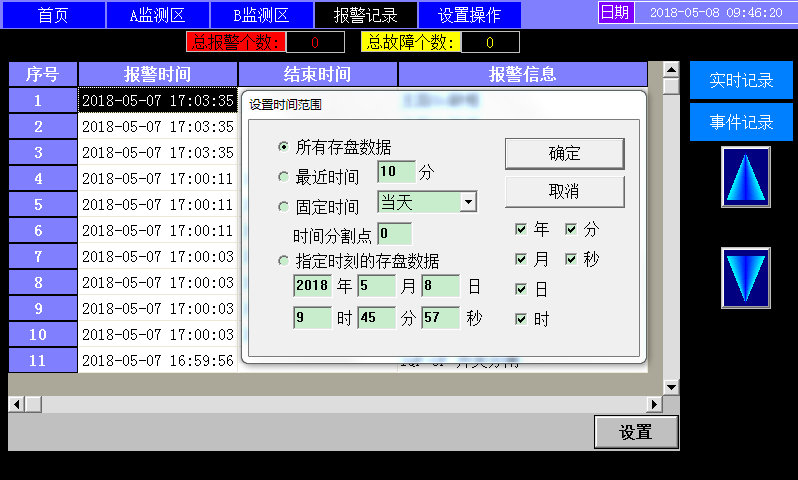

5 事件记录功能
电气火灾监控设备可记录最近发生的 10000 条以上事件，包括火灾报警、故障报警、 复位操作等事件发生地址、日期、时间，用户可以通过触摸液晶屏进行事件查询。
6 自检功能
长按“自检”按键 3 秒以上，主机开始自检，首先监测显示器是否有坏点，然后监测 指示灯与蜂鸣器。 注：在报警状态下不可以进行自检操作。
7 消音功能
监控设备进入报警或故障状态时，按”消音”键后将消除报警声。
8 复位功能
发生报警事件后，需按复位键来解除报警提示，重新进入正常工作状态，在按复位键 前必须确保被监控回路故障已排除，否则监控设备将重新进入报警状态。故障状态不需要 复位，故障消除自动恢复。
9 操作级别设定
监控设备设有 3 级操作权限，第一级（最低级别）只允许本地消音键和数据查询可由 任何人进行操作，用于消除监控设备发出的音响和查看监测区、报警记录。 第二级（次高级）只允许消防值班人员或工程调试人员通过键盘可以对监控设备进行 复位、自检等操作。 第三级（最高级）可以对监控设备进行复位、自检、重启、探测器参数更改等操作。 注：进入低级别的密码权限不可操作高级别权限功能，而高级别密码可以操作低级权 限功能。

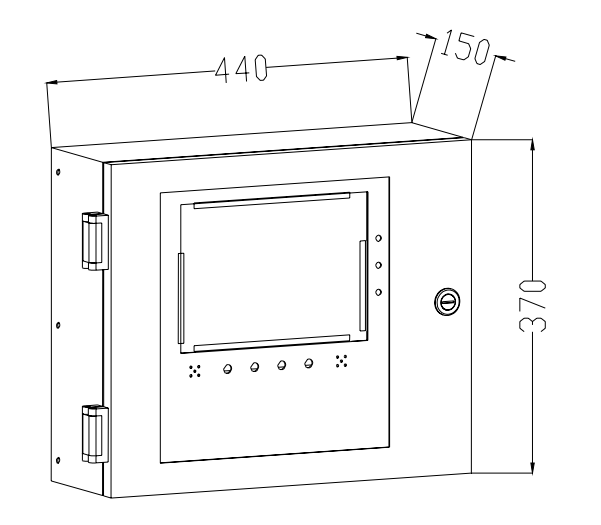

单位：mm，公差：±10
