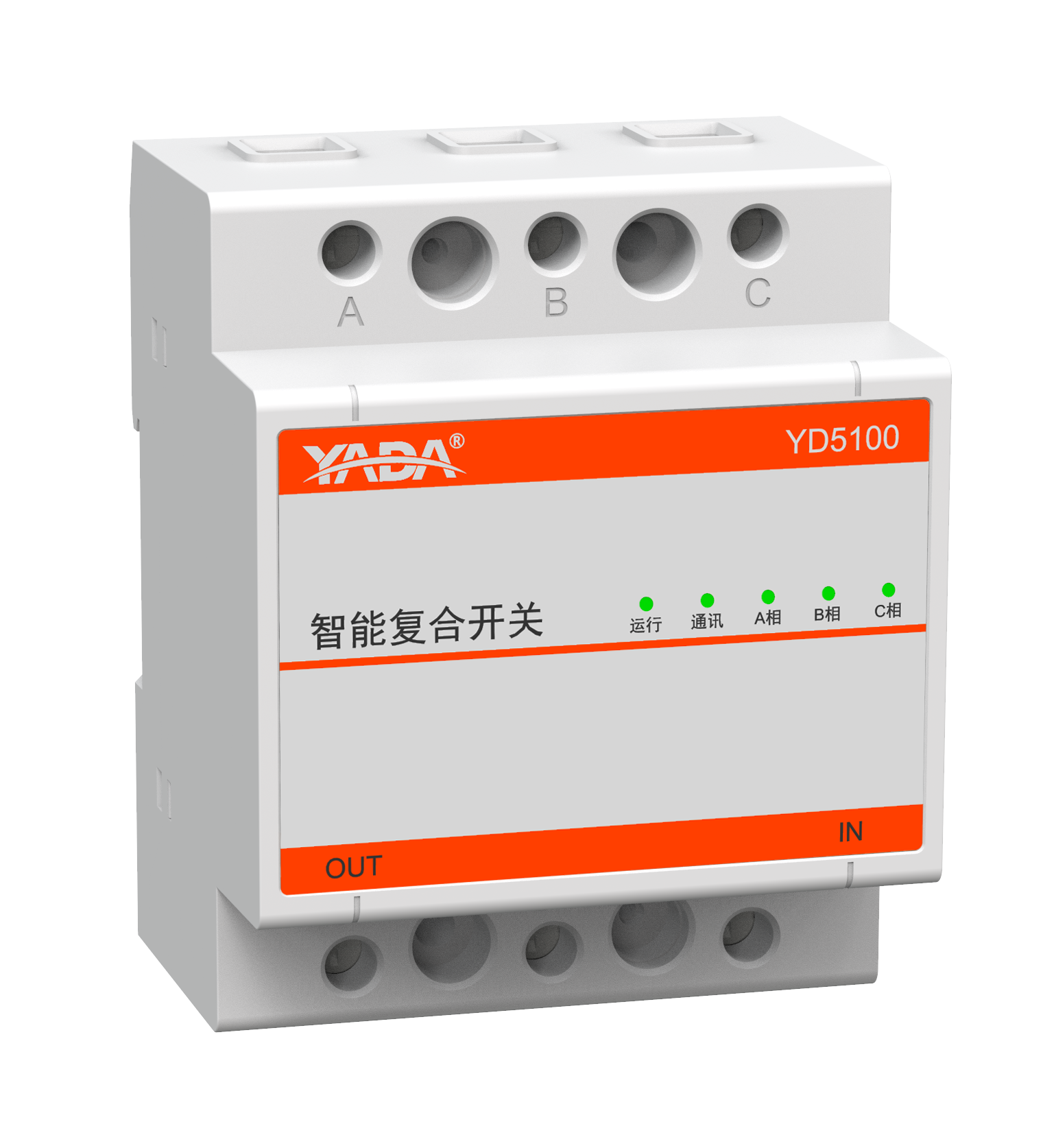

YD5100系列低压复合开关

概述

低压复合开关是低压无功补偿装置中，用于投切电容器的产品。低功耗的磁保持继电器在单片机的控制下能够在电压过零点时投入电容,电流过零点时切除电容,同时开关具有缺相,无负载,电容容量衰减检测的保护功能。

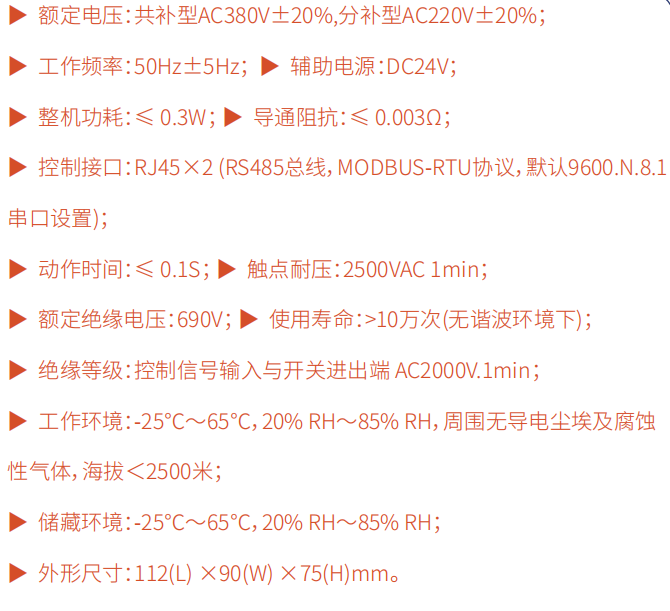

产品功能技术参数产品尺寸产品应用更多详细

YD5100系列复合开关是一种智能化环保型低压复合开关，低功耗的磁保持继电器在单片机的控制下能够在电压过零点时投入电容,电流过零点时切除电容,同时开关具有缺相,无负载,电容容量衰减检测的保护功能,创新采用了控制器集中供电方式使每台复合开关的静态功耗低于0.3W。

■共补型（YD5100-▲）与分补型（YD5100-Y），▲为三角形接法，Y为星形接法

■总线互联，用双RJ45控制接口，可支持32台级联运行，自动分配地址远程通讯升级

■软件过零检测及修正动作影响，准确找出过零点投切

■电压故障、欠压、空载、断电保护

■额定电压：共补型AC380V±20%，分补AC220V±20%

■额定电流：60A、80A、100A

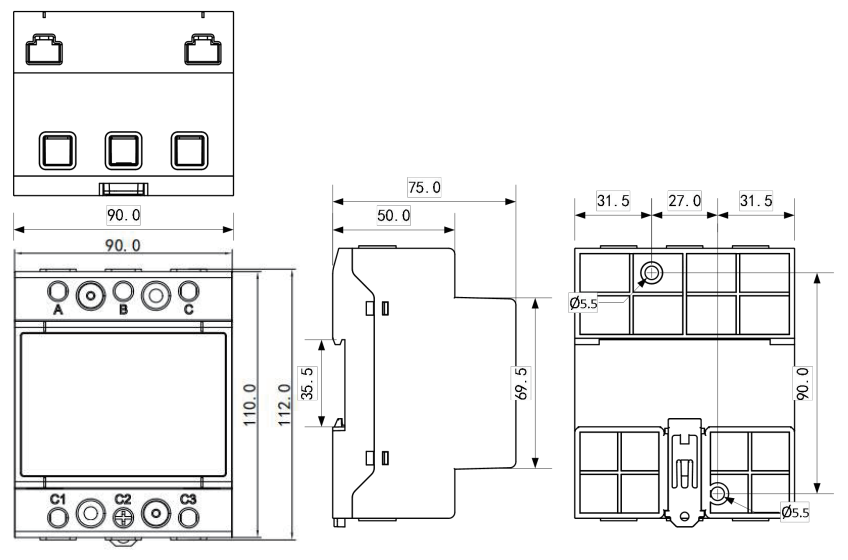

单位：mm，公差：±0.5
