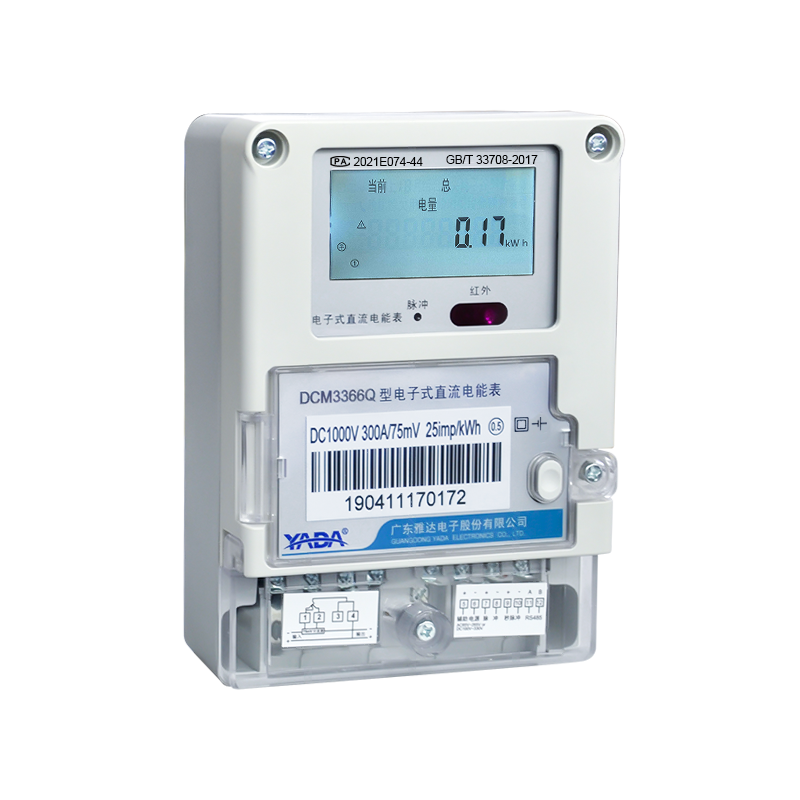

DCM3366Q电子式直流电能表

概述

DCM3366Q型电子式直流电能表是我公司生产的新一代产品。采用液晶显示，具有RS485通讯功能可用与微机进行数据交换。适合蓄电池，太阳能电池板等直流信号设备电量测量和电能计量使用，亦可用于工矿企业，民用建筑，楼宇自动化等现代供配直流电系统。

产品功能技术参数产品尺寸产品应用更多详细

由测量单元、数据处理单元、通讯单元、显示单元等组成，具有电能计量、数据处理、实时监测、LCD显示功能。

电能表具有高倍过载、高精度、低功耗、停电数据自动保存、长寿命等特点。

本电表符合GB/T 33708-2017《直流电能表技术规范》、GB/T29318-2012《电动汽车非车载充电电能计量》相关技术标准要求。

DCM3366Q产品有多种不同型号，产品功能众多，可满足目前国内外不同场合的特殊要求。

■准确度等级：0.5级、1级（以产品标示为准）

■额定电压：24V、48V、100V、350V、500V、700V、750V、1000V等

■额定电流：50A、100A、200A、300A、500A等可设置（最大测量值4800A），支持外置75mV或25mV等规格分流器接入（以产品标示为准，产品最大功率要小于 7200KW）

■通讯接口：DL/T645-2007通讯协议和Modbus（RTU格式）协议，RS485

■辅助电源：DC20V~60V或AC85~265V or DC100~330V可选

■功率消耗：1、电压线路：≤1W；2、电流线路：≤0.5W；3、辅助电源线路：≤2W

■工作温度：-25℃~60℃

■极限工作温度：-40℃~70℃

■相对湿度：<75%（年平均）

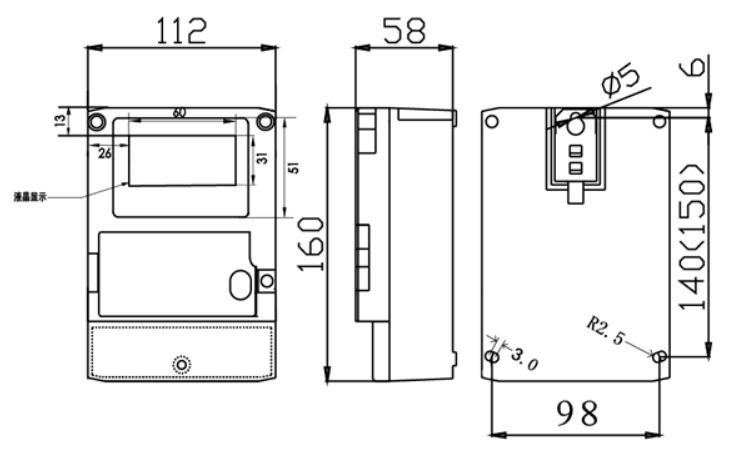

单位：mm，公差：±0.5
