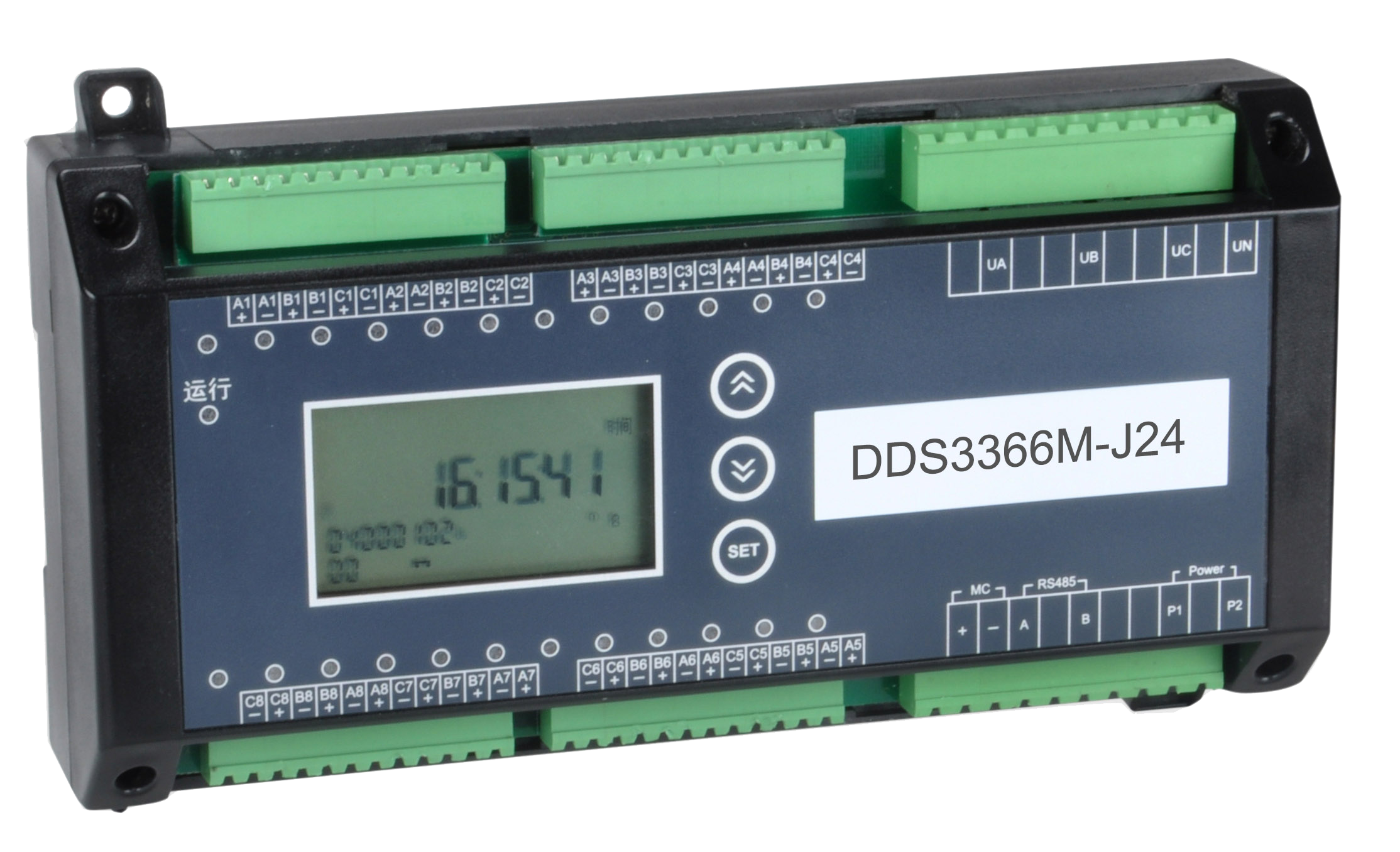

DDS3366M-J24系列单相多回路电能表是专为智能配电、工业自动化、楼宇智能安全监控等领域开发的24路单相负载电度计量仪表。具有液晶显示、RS485通讯功能。
产品采用SMT工艺设计、制造，具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。
可广泛应用于电力行业的电能测量及用电自动化管理领域。
主要功能
■计量24回路的正向、反向及组合有功电能
■计量24回路的分时电能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能
■存储12个结算日电量数据
■各种电参数瞬时量的测量（同一回路电压、频率/电流、有无功功率、视在功率、功率因数等）
■对电量、参变量均进行带CRC校验的多重备份
■各回路的自动轮显和按键显示
■各回路的多种冻结方式，定时冻结、瞬时冻结、约定冻结、整点冻结和日冻结
■RS485与电能表通信遵循Modbus-RTU、DL/T 645-2007协议及其备案文件
电气特性
正常工作电压：0.8Un~1.1Un
电压线路功耗：≤1.5W和6VA
辅助电源（选配）：①DC20~60V；②AC85V~265V or DC85V~330V；③自供电
辅助电源功耗：≤5W； 时钟电池电压：3.6V
测量特性
参比电压：AC220V； 参比频率：50Hz
额定电流：10（60）A、20（100）A、50（200）A、100（400）A(可根据客户要求设置)
有功电能精度：对应配置互感器精度，闭环互感器1级、开口互感器2级（以实际电表标识为准）
电磁兼容
1.2/50-8/20us浪涌：电源：4kV I/O：2kV
快速瞬变脉冲串：电源：4kV,2.5kHz I/O：2kV, 5kHz
静电放电：接触放电：6kV 气隙放电：8kV
环境条件
工作温度：-10℃~50℃ 相对湿度：5~95%RH无凝露
极限工作温度：-25℃~55℃；储存温度：-40℃~70℃
绝缘强度
工频耐压：电源/输入/输出间：AC2.0kV/min·1mA
绝缘电阻：≥100MΩ
通讯
通讯接口：1路RS485
通讯规约： DL/T 645-2007和Modbus通讯协议；
波特率：1200/2400/4800/9600/19200 bps可设，出厂默认为2400 bps，校验位：出厂默认为偶校验（可设）；
CT24P
