YDP系列保护测控装置适用于电力系统的各类电气设备(间隔)的保护和测控 ，采用高可靠性的软硬件平台 ，设计简洁实用， 具有丰富全面的保护功能 ，适用于各类电气设备 ，装置可就地分散安装 ，也可集中组屏安装 ，满足最严酷的应用环境和电磁兼容最高标准要求。
测控保护装置具有全面的保护功能 ，可用于馈线保护、配电变压器保护、电容器保护、电动机保护、厂用变保护以及各种 电气设备的后备保护 ，支持电力行业通讯标准和智能变电站通讯标准 ，具备逻辑、显示可编程功能等。
■ 用于35kV 及以下电压等级输电线路的保护及测控
■ 保护功能全面，保护动作快速、可靠
■ 保护功能压板投/退，定值修改几定值区切换
■ 独立测量通道，控制回路监视，出口继电器都单独使用一个通道，遥控分合、保护跳闸及其他特殊信号出口都可单独配置
■ 有功、无功、功率因数及频率、断路器遥控分合
■ 128条SOE事件记录，32条故障录波记录
■ 2路RS485接口，Modbus-RTU标准协议，支持B码对时
■ 电压、电流0.5级，1级有功电能和无功电能计量
环境条件
●正常工作温度：-40℃～＋70℃；
●贮存与运输：-40℃～＋80℃；
●相对湿度：5%~90％，产品内部无凝露；
额定电气参数
●额定交流电流：5A或1A（订货时说明）
●交流电压：100V
●频率测量范围：35Hz~65Hz
●工作电源
交流：AC100V～264V，50H±0.5Hz；谐波畸变率不大于15%
直流：DC100V～264V，纹波系数不大于5%
●功耗
交流电压回路：每相不大于0.5VA
交流电流回路：每相不大于0.5VA
直流电源回路：正常工作时，不大于5W ；保护动作时，不大于10W；
●保护回路过载能力
交流电压回路：1.4倍额定电压，连续工作
交流电流回路：2倍额定电流连续工作；10倍额定电流，允许10s；20倍额定电流，允许1s
定值数度
电流定值误差： ≤±2.5%
频率定值误差： ≤±0.02Hz
激励量≥1.2倍定值时，瞬时动作段动作时间： ≤35ms；延时动作段动作时间离散误差：不大于±5%或±35ms；
遥测量计量等级
电流、电压：0.5级
频率： ±0.01Hz
其它： 1级

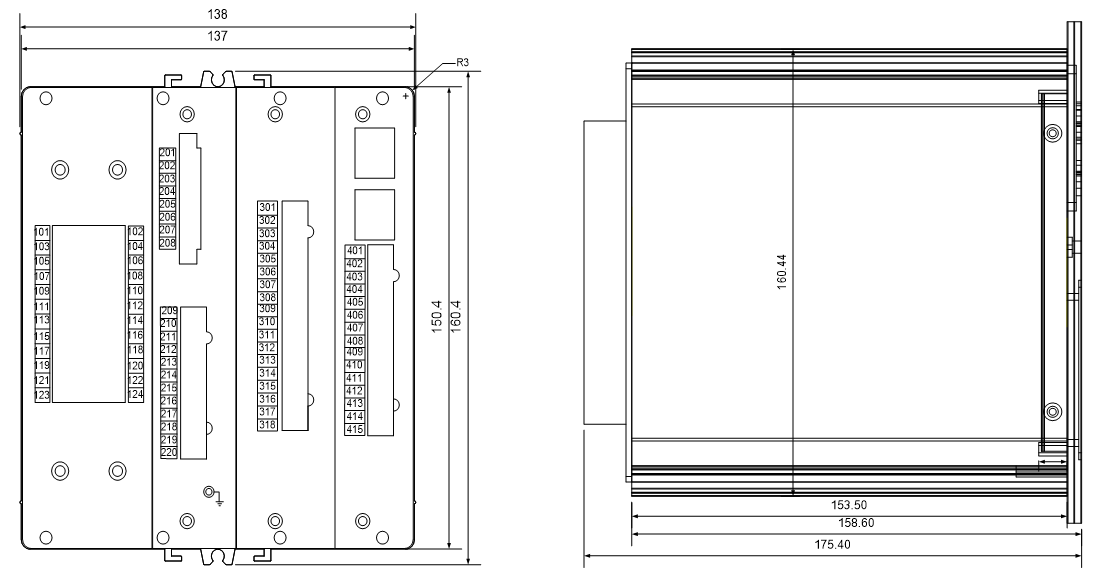

单位：mm，公差：±0.5
