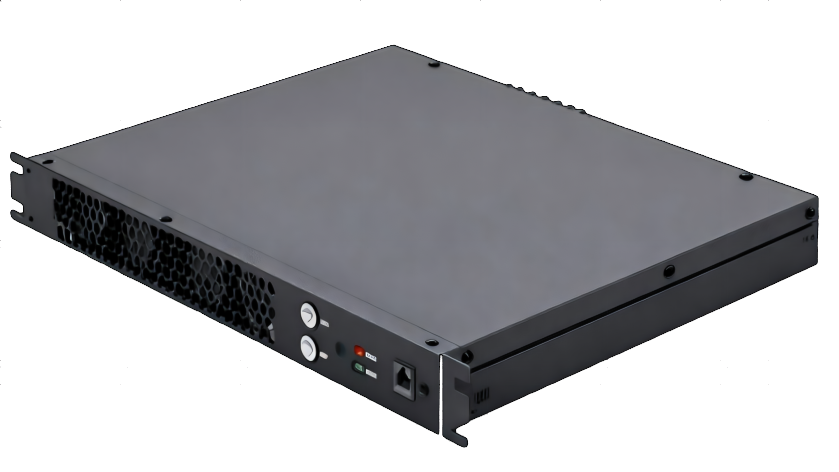

YD B系列 APF/SVG机架式超小机型

概述

YD-APF系列有源电力滤波器具备综合电能质量治理能力，通过外部电流互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过 IGBT 功率变换器产生与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。 YD-SVG静止无功发生器是一种用于补偿无功以及三相不平衡的新型电力电子装置，根据系统的无功功率变化以及负序进行快速和连续的补偿。采用 IGBT功率变换器实现动态补偿，克服传统的无功补偿器响应速度慢、补偿效果不能精确控制、容易与电网发生并联谐振和投切震荡等缺点。

返回列表

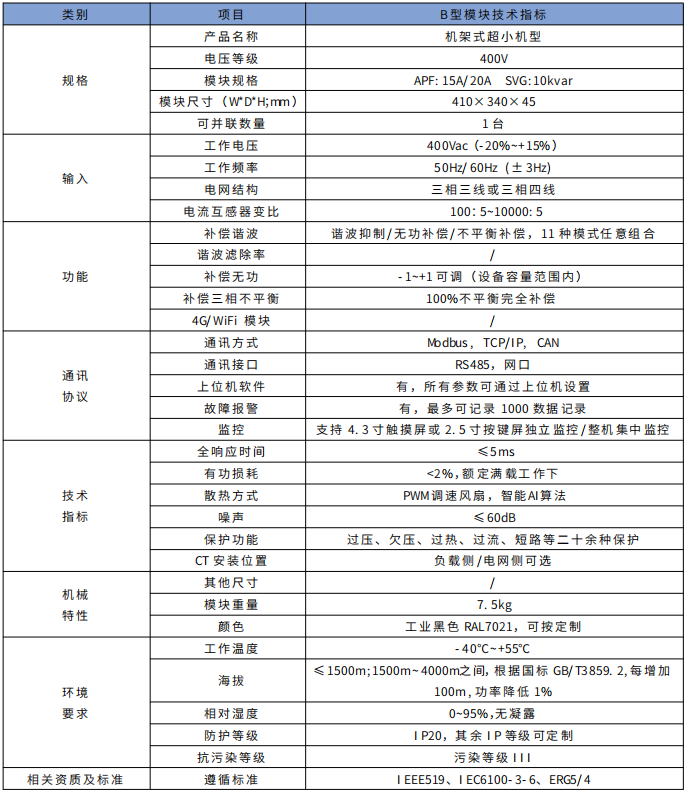

产品功能技术参数产品尺寸产品应用更多详细

YD-APF系列有源电力滤波器具备综合电能质量治理能力，通过外部电流互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过 IGBT 功率变换器产生与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。

■适用于并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

■用于钢铁、石化、冶炼、电力、建筑、医疗等行业的配电领域，是非线性负载谐波治理与无功补偿的最佳解决方案。

YD-SVG静止无功发生器是一种用于补偿无功以及三相不平衡的新型电力电子装置，根据系统的无功功率变化以及负序进行快速和连续的补偿。采用 IGBT功率变换器实现动态补偿，克服传统的无功补偿器响应速度慢、补偿效果不能精确控制、容易与电网发生并联谐振和投切震荡等缺点。

■适用于频率50Hz电压0.4kV电网的无功功率动态补偿。

■用于钢铁、石化、冶炼、电力、建筑、医疗等行业的配电领域。

检测依据：JB/T11067-2011《低压有源滤波装置》DL/T 1216-2019《低压静止无功发生装置技术规范》

优点

●超小45mm刀锋机型，大幅度提升配电室利用率

●最优风道规划，散热显著

●安装便捷，操作简单

●采用PWM调速风扇，智能AI算法，轻载设备效更高，同时延长风扇使用寿命；

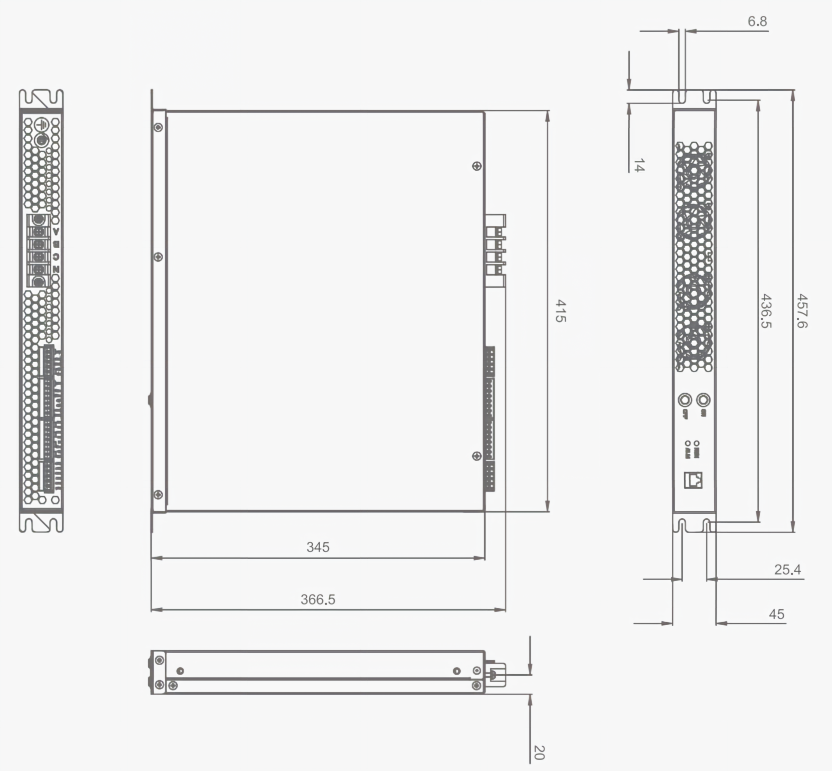

单位：mm，公差：±0.5
