YD-APF有源电力滤波器
概述
YD-APF有源电力滤波器采用先进的动态实时跟踪补偿方式消除电网谐波，通过实时监测由非线性负载所产生的电流波形，分离出谐波部分，将大小相等，方向相反的谐波电流注入到电网中，实现滤除谐波的功能。
产品功能
技术参数
产品尺寸
产品应用
更多详细
功能特点
● 采用3DSP+CPLD全数字控制方式，稳定可靠性高，精确滤除谐波。
● 可实时动态滤除2～50次谐波，或者有选择的滤除电网中存在的各次典型性特征谐波。
● 内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能，用户可自行设定选择补偿功能
● 应用四相线技术，消除中性线电流
● 有效的各类保护措施，确保正常工作和异常工况下都不会对供配电系统及系统内其他设备造成任何影响
● 扩展性好，可多台APF并联应用
● 友好的操作和显示人机界面，可提供完整的现场信息
● 与PC连接的RS485通讯接口，满足供电系统实现电力监控功能的需要
订货须知 | ||||||
公司标识 | 额定电流 | 产品名称 | 电压等级 | 线制方式 | 安装方式 | 显示方式 |
YD- | -□- | -APF | -□- | -□- | -□- | -□- |
雅达电子 | 025:25A 035:35A 050:50A 060:60A 100:100A | 有源电力滤波器 | 4：400V | 3L:三相三线制 4L：三相四线制 | R：机架式 H：壁挂式 | L:LCD |
050:50A 100:100A 150:150A 200:200A 250:250A 300:300A 350:350A | 立柜式 | |||||
125:125A 250:250A 375:375A | 6:690V | |||||
举例： YD-060-APF-4-4L/RL表示雅达YD-APF系列产品中的容量60A机型，为400V电压系统，三相四线制接入系统，R为机架式安装方式，L为标配LCD显示的有源电力滤波器。 | ||||||

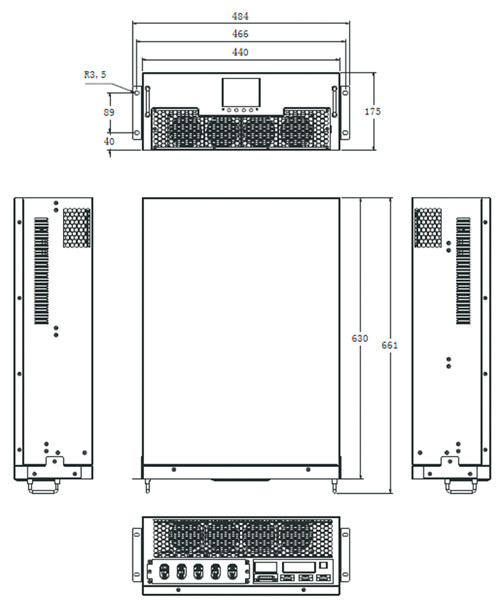

YD050、060APF机架式
